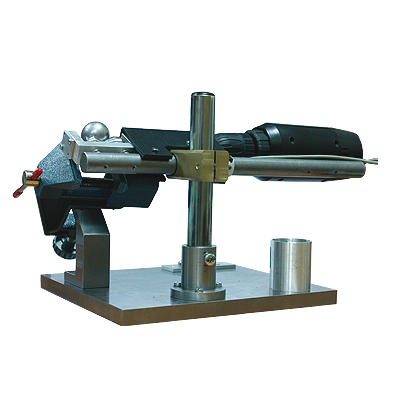

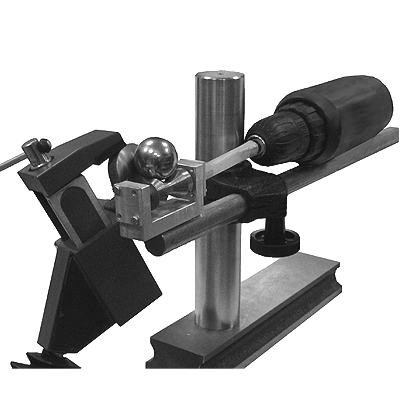

Константа-Ш1 - прибор для измерения толщины тонких твердых покрытий на любых основаниях
Толщиномер шарового истирания Константа-Ш1 предназначен для измерения толщины тонких твердых покрытий на любых основаниях.
- Определение толщины покрытия Т от 1 мкм до 150 мкм.
- Абсолютная погрешность измерения не более ±((0,01…0,05)T+0,2) мкм.
- Частота вращения приводного вала 100-1000 об/мин.
- Задаваемое время контроля от 10 сек до 99 мин.
- Алмазная абразивная суспензия с размером частиц от 0,5 до 10 мкм.
- Измерительный микроскоп с увеличением не менее 20х.
Толщиномер шарового истирания Константа-Ш1 обладает следующими особенностями:
- Возможность определения толщины каждого из слоев многослойного покрытия.
- Возможность определения толщины покрытий на плоских, цилиндрических и сферических поверхностях.
- Минимальная зона контроля – диаметром не более 2-5 мм (в зависимости от диаметра шара).
- Возможность использования как в лабораторных, так и в цеховых условиях.
- Простота и надежность конструкции.

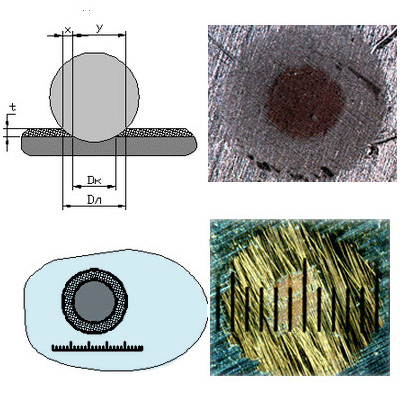

Измерение основано на определении геометрических размеров сферы ("сферического шлифа"), образованной при абразивном истирании покрытия и, частично, образца стальным вращающимся шариком при добавлении в зону контакта абразивной суспензии.

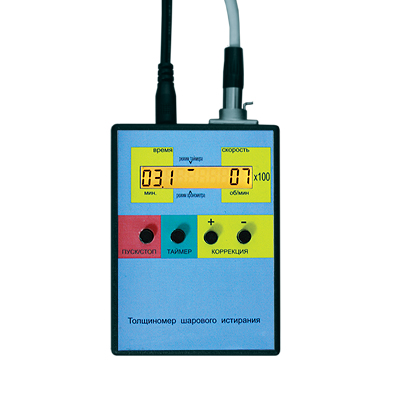

Толщиномер шарового истирания «Константа-Ш1», истирающие шары диаметром 10, 20, 30 мм (по 1 шт.), руководство по эксплуатации, упаковка.
Поставка по отдельному заказу:
- Истирающие шары.
- Измерительный микроскоп МПБ-3М (30х, 50х) или МИККО (20х).
- Алмазная абразивная суспензия с диаметром частиц от 0,5 до 10 мкм.
- Устройство для закрепления и позиционирования образцов.
- Аккумулятор с зарядным устройством для обеспечения автономной работы прибора.
