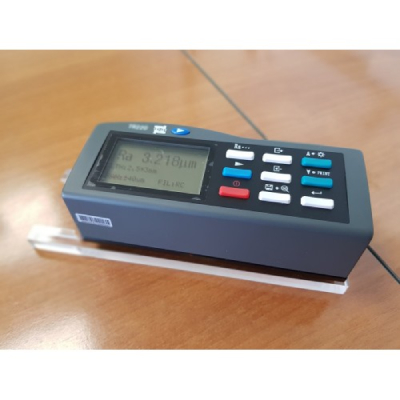

Профилометр TR220 – это модификация измерителя TR200 с возможностью измерения дополнительных параметров шероховатости.
Может применяться как в лабораториях, так и в производственных условиях для измерения параметров шероховатости различных деталей.
Прибор TR220 оснащен прецизионным индукционным датчиком.
Встроенная литиевая аккумуляторная батарея обеспечивает работу без подзарядки в течение 20 часов.
Предоставляются различные виды датчиков: датчик для криволинейной поверхности, датчик для каналов малого диаметра, датчик для измерения шероховатости в глубоких бороздках, измерительная стойка, чехол для датчика, регулируемая подставка и удлинительный стержень.
Измеряемые параметры |
Ra, Rz, Rq, Rt, Rp, Rv, Rz (JIS), R3z, Rmax, RSk, RPc, Rk, Rpk, Rvk, Mr1, Mr2 |
Диапазоны отображения |
Ra, Rq: 0.005-40 мкм Rz, Ry, Rt, Rp, Rz(JIS), R3z, Rmax: 0.02-160 мкм RSm, RS: 1мм Rmr: 1-100% (%Rt), RSk: 0-100% |
Диапазон измерения иглы датчика |
±80 мкм |
Дискретность |
0.01 мкм |
Фильтр |
RC, PC-RC, GAUSS, D-P |
Длина оценки |
0.25 мм, 0.8 мм, 2.5 мм, авто |
Количество длин оценки |
от 1 до 5 длин (выбираемая) |
Длина измерения |
от 3 до 7 длин (выбираемая) |
Максимальная длина прохода |
17.5 мм/0.71 дюйм |
Минимальная длина прохода |
1.3 мм/0.05 дюйм |
Точность |
±10% |
Повторяемость |
<6% |
Угол измерительного пера |
90° |
Радиус измерительного пера |
5 мкм |
Интерфейс передачи данных |
RS232 |
Электропитание |
LI-ion батарея высокого качества (6 В/800 мА) |
Диапазон рабочих температур |
0-40 °С |
Относительная влажность |
<90% |
Габариты |
140 х 56 х 48 мм |
Масса |
440 г |
- Большое количество измеряемых параметров: Ra, Rq, Rz, Rt, Rp, Rv, Ry, RS, RSm, RSk, Rz (JIS), R3z, Rmax, RPc, Rk, Rpk, Rvk, Mr 1, и Mr2
- Способы фильтрации RC, PC-RC, GAUSS и D-P
- Большой и четкий жидкокристаллический дисплей с разрешением 128 х 64 pix
- Малые габариты и вес прибор обеспечены благодаря комплексной конструкции механической и электронной частей
- Измеритель шероховатости TR220 имеет функцию запоминания и чтения результатов измерений
- Наличие встроенных часов: отображаются при включении измерителя шероховатости TR-220, также записывается время проведения эксперимента
- Индикатор положения иглы датчика
- Функция самопроверки

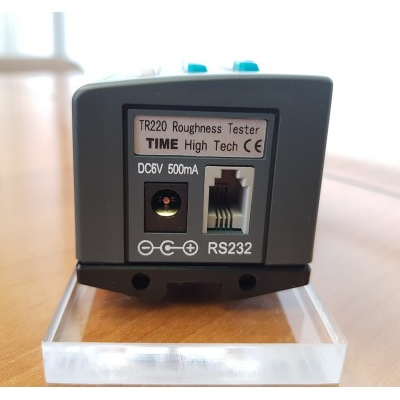

- Встроенный стандартный интерфейс RS232 для связи с персональным компьютером
- Для распечатки всех параметров и графиков используется принтер ТIМЕ ТА220S
- Предусмотрены такие функции, как: автоматическое отключение и экранные рекомендации

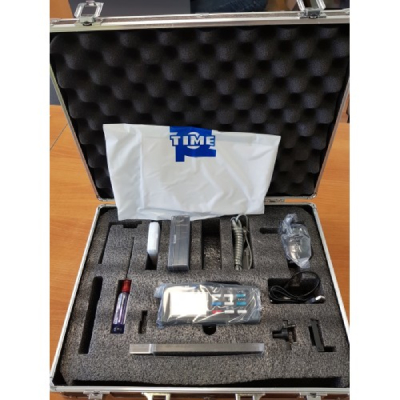

Электронный блок измерителя шероховатости, образцовая мера шероховатости, датчик TS100, зарядное устройство, инструкция по эксплуатации, гарантийный талон, кейс для хранения и транспортировки.
|
|
|
|
|
|
