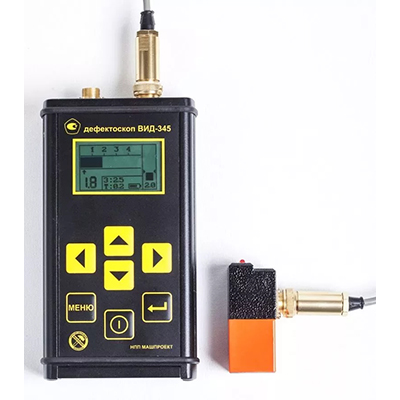

Дефектоскоп портативный ВИД-345 магнитно-вихретоковый (комплект ГТУ)

Описание

Назначение

Тех. характеристики

Особенности

Комплект поставки

Комбинирование магнитного и вихретокового методов выявления дефектов обеспечивает контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных настроек.

Комплект ГТУ поставляется в ударопрочном кейсе. В комплектацию входят дополнительные датчик и кабель для его подключения к прибору. Предусмотрена Специализированная калибровка и настройка под задачи Покупателя.

Объекты, контролируемые ВИД-345:

Трубы, трубопроводы
Нефте- и газопроводы
Сосуды, сосуды давления
Объекты энергетического производства
Детали конструкций, машин и механизмов

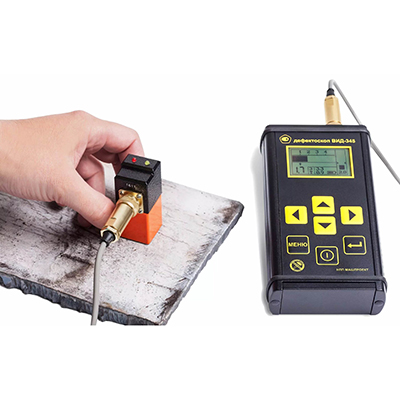

Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для эксплуатации в производственных и полевых условиях, работает:

по грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов)
по влажной, грязной поверхности
по поверхностям с переменной толщиной изоляционного покрытия без дополнительной подстройки

Внесен в Государственный реестр СИ РФ № 74080-19 от 20.02.2019
Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.

Режимы работы

Режим поиска стресс-коррозионных трещин с одновременным определением их глубины и контролем толщины изоляционного покрытия	Применяется при толщине изоляционного покрытия от 0 до 4 мм
Режим поиска стресс-коррозионных трещин	Применяется при толщине изоляционного покрытия до 10 мм

Предназначен для выявления и определения глубины стресс-коррозионных трещин в ферромагнитных конструкциях, в т. ч. под слоем изоляционного покрытия и/или коррозии, а так же для контроля толщины изоляционного покрытия на контролируемом изделии.

Минимальная глубина выявляемой трещины	0,2-0,5 мм
Минимальное раскрытие трещины	0,05 мм
Минимальная длина выявляемой трещины	5 мм
Диапазон определения глубины трещины	0,3 - 5 мм
Погрешность определения глубины трещины	0,2 мм + 0,1h (где h - глубина)
Диапазон определения толщины защитного покрытия или глубины коррозионного повреждения	0 - 6 мм
Погрешность определения толщины защитного покрытия или глубины коррозионного повреждения	10 %
Максимальная толщина изоляции, позволяющая производить определение глубины трещины	10 мм
Диапазон рабочих температур	-15 ... + 40 °С
Размеры электронного блока дефектоскопа	150 х 80 х 35 мм
Размеры штатного датчика "N-345"	25 х 25 х 60 мм
Вес электронного блока дефектоскопа	не более 500 г
Питание прибора	автономное от 2-х аккумуляторов типа Ni-MH (1,2 В) или аналогичных, либо от элементов питания типа АА 1,5В ALK
Непрерывное время работы от аккумуляторов	до 10 ч.
Контроль разряда аккумуляторов	есть
Гарантийный срок обслуживания	12 мес.

Одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования
Выявление коррозионных язв благодаря постоянному сканированию толщины изоляционного покрытия
Оперативная корректировка режимов работы
Регулировка порогов по минимально выявляемой глубине трещины и толщине изоляционного покрытия
Световая, звуковая (в комплекте наушники) сигнализация дефекта
Контактная поверхность датчиков из высокопрочной керамики обеспечивает стойкость к истиранию
Металлические корпуса электронного блока и датчиков позволяют эксплуатировать прибор в жестких полевых условиях
Компактные габариты, большие кнопки
Интуитивный русско-язычный интерфейс организован по принципу “ВКЛЮЧИ И РАБОТАЙ”

Электронный блок дефектоскопа, стандартный датчик «N-345» - 2 шт., кабель для подключения датчика к прибору - 2 шт., контрольный образец с имитацией трещины глубиной 2 мм, контрольный образец изоляционного покрытия толщиной 2 мм, аккумулятор (комплект из 2 шт. заранее установлен в прибор) - 2 шт., зарядное устройство, наушники с переходником, руководство по эксплуатации (совмещено с паспортом), свидетельство о поверке, защитный чехол с ремнем для фиксации прибора на груди оператора, манжета для фиксации прибора на руке оператора, чемодан для безопасной транспортировки и хранения, специализированная калибровка и настройка под задачи Заказчика.
